產品參數

閥門試驗裝置的試驗壓力

“公稱壓力”是指閥門的設計壓力一般在閥門有標注，在閥門銘牌上也有標注，如：PN10,PN16,PN25,PN40等，“實際試驗壓力”嚴密性試驗是“公稱壓力”的1.1倍，閥門強度試驗“是公稱壓力”的1.5倍，執行標準：GB/T13927。

閥門試驗裝置主要技術參數：

1. 操作臺尺寸：2900mm×750mm×1120mm （長寬高）可定制

2. YFA-F型整機制作材質：45#鋼（表面電鍍及噴漆處理）

3. 適用閥門通徑：DN120-DN300

4. 測試種類：安全閥性能測試臺，截止閥測試機，閘板閥試驗臺，旋塞閥試驗臺，閘地?zé)峁芗胺峙淦鳌?/p>

5．允許閥門測試范圍（公稱通徑DN/mm）： 80-300

6．閥門試壓機更大壓力： 1.6-32 Mpa

7．夾持閥門更大長度： 750 mm

8．夾持閥門最短長度： 210 mm

9．更大法蘭直徑/厚度：DN530 / 80 mm

10．最小法蘭直徑/厚度： DN195 / 20 mm

閥門試驗裝置主要配置

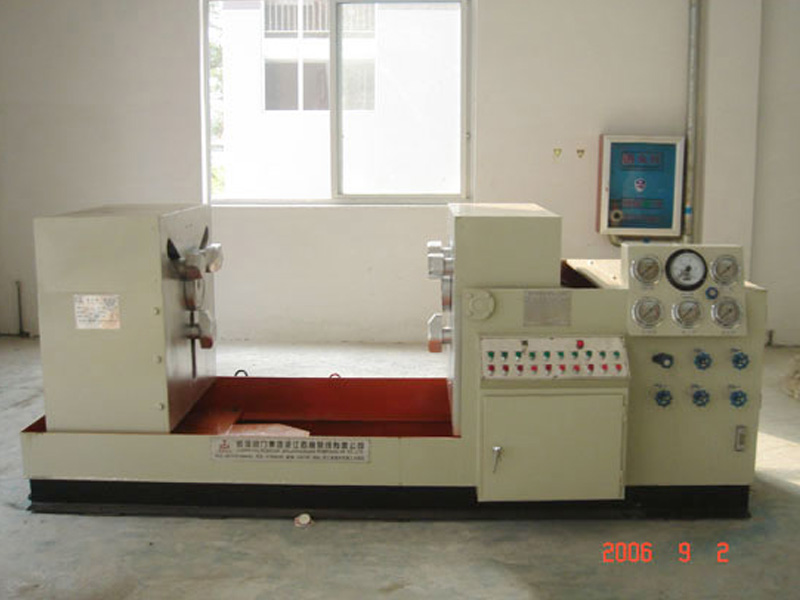

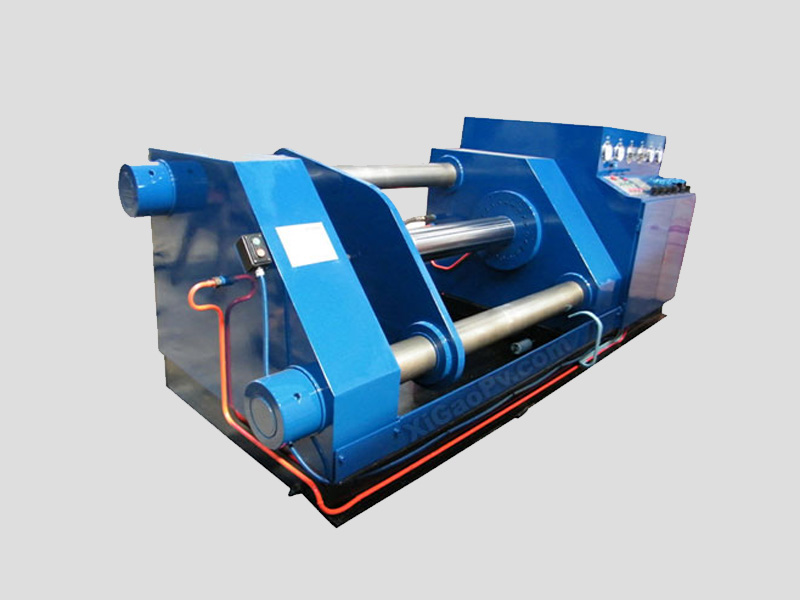

1．閥門試驗主機一套（含夾緊油缸，夾具，實驗水箱等）

2．閥門液壓站一臺 （含液壓油泵，油箱，控制閥組等）

3．電氣控制柜一臺（含7寸真彩觸摸屏及可編程控制器）

4．壓力變送器一套

5．地?zé)峁芗胺峙淦魍獯驂航涌谝惶?/p>

6．閥門打壓機產品說明書一份
